【水电改造全攻略】超实用版亲情奉献!水电材料/施工/验收过程全指导!

起司 发表于:2015-12-09 4593人阅读27条回复 鲜花+1 [ 复制链接 ] [ 快速回复 ] [ 举报 ]

已被推荐至便民首页,奖励虾油100 本帖被 房子2012 执行提前操作(2016-01-04)

水电属于最最关键是隐蔽工程,搞完就埋地下了,入住后水电出问题也是业主最头疼的地方!水电施工这块重中之重今天就给大家详细八一八!

包括水电材料、水电施工规范、水电验收标准等!

水电装修的注意事项,超级详细,准备装修的亲必须收藏!

水电材料&真假辨别

1、电线:

福州这边基本被南平太阳电线垄断了,大功率4.0,插座电源2.5,灯控1.5,地线2.5。之前还有监理讲过太阳电线质量确实杠杠的!

真假辨别:

第一:新买来的电线在没有开拆前会看到包装里面有一张白色纸签,里面有说明怎么查验真伪的电话;
第二:可以打开包装后剥开一段电线来试验,真的太阳线基本全是纯铜做的,质地比较软,不用很大的力气就可以把线弯曲起来,而且纯铜线看上去是发亮泛光的,而假的铜芯线由于里面含有铁,所以不会发亮泛光,颜色有点偏暗淡,弯曲起来也比较要用力气。


2、水管、线管

线管是pvc的,水管是PPR的,福州这边普遍使用的品牌有:皮尔萨、天力、伟星、亚通等!

水管基本是白色和绿色PPR水管,PPR管的接口采用热熔技术,管子之间完全融合到了一起,所以一旦安装打压测试通过,绝不会再漏水,可信度极高。

线管有白色、黄色、红色、蓝色等不同。线管的颜色如果能给强弱电分色看起来更加直观。

真假辨别:

  看认证商标

  真品:商标上面是没有认证商标“R”的。

  伪品:商标上面有。

  真品:子品牌真品的“R”比较清晰。

  伪品:子品牌比较模糊。

  看流水号

  真品:生产小组的流水号喷在水管上面,以便能更好的责任到人‘流水号就是“JB-2A”,生产时间和型号也很清楚。

  伪品:流水号和生产时间很模糊,无法辨认。

  摸内壁

  真品:内壁光滑,无异味。

  伪品:内壁比较粗糙,有异味,比较难闻。

  试手感

  真品:手感柔和。

  伪品:手感粗糙。

  闻味道

  真品:安装时,在正常的焊接温度下,无烟无味。

  伪品:安装焊接时则会冒烟,并有刺鼻的焦味。

辨别正品土耳其皮尔萨管的方法

  1、进口皮尔萨管上没有中文的,有中文的都是假冒或者仿冒的。
    2、真皮尔萨--英文标识PiLSA 土耳其原装进口成品 有进口成品报关单。

   PS:PIL是黑字,SA是黑底白字,质保卡上SA是兰底白字,这是早先的标志,从09年开始厂家就改了标志,即Pilsa,P是大写,其他都是小写。
    3、并不是大家常说的一定是绿色的才是真的皮尔萨管,白色也有正品。
    4、注意咯!有一种假皮尔萨的英文标识是PTLSA 还有piersa的。

    5、颜色辨别:进口产品的管体颜色为柔白色,热水管上的红线为中性色,宽度在2mm左右,而仿冒品的管体颜色不是较暗就是较亮。

    6、厚度辨别:进口产品的6分热水管外径为250mm,壁厚则为4.2mm,而一般仿冒品的壁厚只有3.5mm左右;
    7、看横切面:正规途径生产的皮尔萨管的壁厚比较均匀,而仿冒品的壁厚很多都不规则的。


3、暗盒:

具体品牌没大注意,不过86型的强度要好于118型的。

什么样的暗盒才是“中国好暗盒”?
     1、 采用防冲击、耐高温、阻燃性好、抗腐蚀的绝缘材料。选择时可以采用燃烧、摔踩等方式进行测试;
     2、尺寸精确,包括螺钉间距、标准大小的6分管、4分管接孔等。尺寸不够精确的暗盒,可能造成开关插座安装不牢固或暗盒内部漏浆墙壁内的沙石渗入;
     3、高质量的螺钉口。好的暗盒螺钉口为 螺纹铜芯外包绝缘材料,能保证多次使用不滑口。部分暗盒的一侧螺钉口还设计为有一定空间上下活动,即使开关插座安装上略有倾斜,也能顺利地固定在暗盒上。

     4、较大的内部空间。暗盒内部空间大,能减少电线缠结,利于散热。



4、开关面板:

这个就不推荐品牌,各大品牌的质量都不错。

但是!开关面板建议不要网购,也不要去小的五金店购买,最好是去大卖场,因为市面上几乎所有的开关面板大品牌都出现了假货!淘宝更是假货横行!

详细选购攻略可参考以下帖子:

拆解5大品牌开关面板  分析比较&购买建议

【开关插座选购攻略】家庭装修之开关插座选购攻略  安全很重要

2015年度品牌开关面板的正面大PK—还有各种开关面板的惊悚内幕



扫一扫关注我 通过历史消息可直接查看

我本土豪,打赏鲜花

共获得+1朵鲜花
  • 0

  • 0

  • 0

回复 [ 共27条互动,20人参与 ]
  • 起司2015-12-09

    V5豪华跃层 粉丝:47 虾油:24000 鲜花:142

    水电回路设置和开关面板布局


    1、回路的设置:

         回路设置一般分为区域回路和功能回路:
        区域回路:简单点说,就是一个区域做成回路,一般分主卧,次卧,书房等,然后餐厅,客厅,最后卫生间,厨房。按照不同区域来划分回路。
        这样的好处在于,通过单一空开可以控制一个区域的用电,并且电线使用量较少;

        功能回路:功能回路是现今越来越多的人采用的一种,主要是指根据功能划分,比如,照明做一个回路,插座做另一个回路,而不是合在一起。
         这样的好处是,如果照明和插座一个回路的话,可能影响灯的寿命,比如如果插座是个大功率电器,这时候电器一开,因为猛然加大回路负荷,灯就会闪,闪的次数多了必然影响它的寿命。

          知道这两者的区别后,结合实际使用习惯,可以自由选择

    来参考某业主家的回路设置:

         1、每个空调一个回路,使用4平方的线;
         2、每个区域插座和照明为一个回路;
         3、冰箱单独回路,主要出于两方面的考虑,首先是冰箱回路一般是24小时不间断的运行,如果跟别的插座共回路,这条回路上的电线将持续工作,容易老化,其次是如果冰箱单独回路的话,出差出游等情况去外地可以把其他的回路空开全断开,只把冰箱回路的电留着;
           回路布置非常清晰:
           1.主卧(次卧,书房配置相同):空调1个回路,使用4平方的线;照明及插座1个回路,照明使用1.5平方线,插座使用2.5平方线
           2.客厅:风管机1个回路,使用4平方的线;阳台插座&照明,客厅插座&照明1个回路,照明使用1.5平方线,插座使用2.5平方线
           3.餐厅:冰箱1个回路,使用2.5平方线;照明及插座1个回路,照明使用1.5平方线,插座使用2.5平方线
           4.卫生间:1个回路。因为使用的是风暖,所以用4平方的线
           5.厨房:1个回路。考虑大功率电器比较多,所以用4平方的线

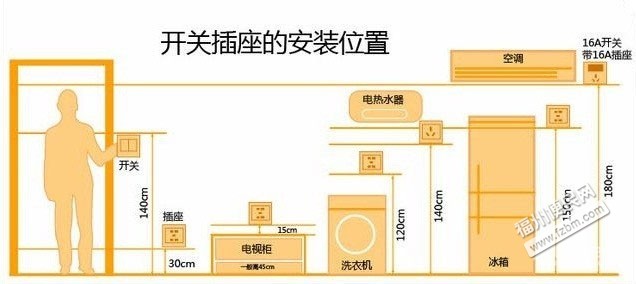

    2、插座安装位置规则

      1、一般插座下沿当距地面0.3米,且安装在同一高度,相差不能超过5mm;

      2、客厅卧室每个墙面,两个插座间距离当不高于2.5米,墙角0.6米范围内,至少安装一个备用插座;

      3、洗衣机插座距地面1.2米至1.5米之间,最好选择带开关三极插座;

      4、电冰箱插座距地面0.3米或1.5米(根据冰箱位置而定),且宜选择单三极插座;

      5、分体式、挂壁空调插座宜根据出线管预留洞位置距地面1.8米处设置,窗式空调插座可在窗口旁距地面1.4米处设置,柜式空调器电源插座宜在相应位置距地面0.3米处设置;

      6、油烟机插座当根据厨柜设计,安装在距地1.8米至2米高度,最好能为脱排管道所遮蔽;

      7、电热水器插座应在热水器右侧距地1.4m~1.5m安装,注意不要将插座设在电热器上方;

      8、露台插座距地当在1.4米以上,且尽可能避开阳光、雨水所及范围;

      9、厨房、卫生间、露台,插座安装当尽可能远离用水区域。如靠近,当加配插座防溅盒。台盆镜旁可设置电吹风和剃须用电源插座,离地1.5~1.6米为宜;

      10、近灶台上方处不得安装插座。

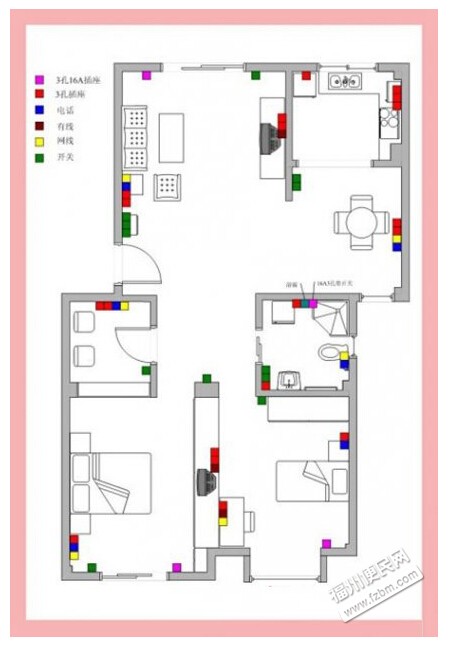

    3、全屋开关和插座的具体分布

    玄关

    插座:预留1个(别省啊,万一以后买了智能鞋柜呢?)
    开关:与客厅开关处做双控(可以进门开灯,在客厅能关。或者在客厅开了,出门能关,避免黑漆漆的走回头路)

    客厅
    插座:1、电视5个(电视、机顶盒、音箱、网络盒子、投影仪、备用一个)
          2、空调1个(三孔带开关或者柜机的话直接用空开)
          3、沙发两侧各1个(手机充电,插电风扇等)
          4、预留1至2个
    开关:根据走道灯、吊顶灯、客厅灯等等实际数量来确定

    厨房
    插座:1、排烟机1个
          2、炉灶下1个(以防以后换为电器灶),灶台上方不要留,比较危险。
          3、水槽下2个(可以装小厨宝,垃圾处理器或者备用)
          4、水台边1个
          5、操作台上3-4个(用于烧水壶等小电器/可用五孔带开关的)
          6、微波炉1个(最好用五孔带开关)
          7、消毒柜1个(最好用五孔带开关)
          8、预留1个
    建议:将插头设置在橱柜里面,既防水也美观。
    开关:1、吸顶灯
           2、操作台灯
    建议:设置于门口/玄关处。

    餐厅
    插座:1、电冰箱1个
          2、餐桌边2个(插手机充电器、夏天电风扇冬天电火锅等)
          3、预留1至2个
    开关:1、吊灯双回路控制
          2、装饰效果灯
    建议:使用遥控与面板双开关。

    卧室
    插座:1、床头两边各2个(手机充电/床头灯)
          2、电视2-3个
          3、空调1个
          4、电脑3-4个
          5、预留1至2个
    开关:1、双控或双回路控制吸顶灯(门边和床头用双控很方便啊)
          2、装饰效果灯开关
    建议:可使用遥控与面板双开关。

    书房
    插座:1、电脑4个(主机、显示器、音箱、机动)
          2、空调1个
          3、书桌边2个(台灯、手机充电OR插电风扇等备用)
          4、预留1至2个
    建议:于插座内加入USB插头、wifi等功能。

    卫生间
    插座:1、浴室柜边上2个(吹风机,取暖器,手机充电等)
          2、马桶边1-2个(智能马桶,手机党充电等)
    开关:根据浴霸、灯的数量实际计算


  • 起司2015-12-09

    V5豪华跃层 粉丝:47 虾油:24000 鲜花:142

    水电施工规范&注意细节

    1、施工图纸最好是有!目前很多施工队是没有的,这个不是必备,有的话就更直观,有效、合理逃避交叉,避免无作为的绕道!


    2、墙面不要开横槽,避免对墙体结构造成影响。开了槽的承重墙,就象被金刚石划过的玻璃,遇到地震很容易断裂。


    3、墙面开槽做毛化处理,防裂效果比较好。这个是看网友分享的,貌似大部分装修公司目前没有这样处理。

    4、最基本要求,电线分色要规范,走管要做到横平竖直。

    5、电线管、水管均用管码、铜丝或管卡固定,固定点间小于500mm。


    6、强电的线管每根管子最好不超过4跟电线!太多了可能拉不动,后期维修有隐患!


    7、强弱电必须分开套线管,强弱点并排铺设隔大于150-300mm。


    8、线管转弯处,不得使用90度弯头,否则电线在线管里面可能拉不动。



    9、淋浴区的冷热水管,开槽后先做好槽内防水,再布管。

    10、淋浴混合阀水管要在水平线上,最好定位器固定,确保后期安装效果。


    11、阳台地漏一般都不够用,这里开槽后必须先做一次防水再排管,回填以后再正常全阳台做防水处理。

    12、排水管使用两个45度半弯。这样排水会更畅通,不容易造成堵塞!



    13、排水管水泥砂浆定位。这样做不是怕水管容易晃动,而是为了确保排水的坡度!


    14、冷热水管埋入墙内深度,管壁与墙表皮间距须为1CM,严格遵循左热右冷原则;


    15、出水口须严格按照国家标准龙头间距尺寸布置,冷热水管要保持水平,内外丝要分清;

    16、内无堵塞,连接冷热水管试压泵加压0.8MPA以上无爆、冒、滴、漏。未经加压测试不可封墙;

    17、瓷砖铺贴后,冷热水内丝弯头不可突出砖面;

    18、水压测试过后,打开总阀并逐个打开堵头,看接头是否堵塞;

  • 起司2015-12-09

    V5豪华跃层 粉丝:47 虾油:24000 鲜花:142

    水电验收

    电路验收:
         强电验收:采用500V绝缘电阻表测试各回路绝缘电阻值,同时可考验所用电线质量,不达标的电线可能会被击穿;
         弱电采用专用工具测试:专用网络测试工具测试网络8芯信号是否畅通;载波器铜轴电缆测试工具,万用表等完全测试合格后再进行下一步施工工作。


         1、插座面板是否有电,用电笔一试既可。试一下房屋内所有的开关、插座及总电闸有无问题。拉下总开关箱内的插座开关,指示灯灭,频繁测试几次证明开关、接线良好,插座安全。

         2、拉闸断电测试。电闸及电表在户外的,应检查其是否能控制室内的灯具及室内各插座,方法是拉闸后户内是否完全断电;户内有分闸的,也应同样分别检查各个分闸是否完全控制各分支线路。

         3、看电表是否通电,电表安装目前多为10(40)A单相电度表,运行是否正常。或快或慢都应报修。抄电表的使用数目,因为在建设当中,工人可能使用了您的能源,而这些钱是不该业主出的。

         4、线路布局合理,走向清晰有序。通常情况下火灾是多是由于电气事故引起的,这与电气线路的设置有相当的关系。为了用电的安全和方便,按规定每套住宅回路数不宜少于5个。

         5、所有电器控制线及线路必须穿PVC管。暗线敷设必须配管,空心楼板除外(空心楼板用护套线),强弱电不能穿入同一根管内。管内电线应处于宽松状态。

         6、强电线管走墙,弱电线管走地,水管尽可能走墙,线槽应横平竖直(吊顶除外)。

         7、强弱电线管平行距离必须分开30公分以上,交叉过桥距不应小于10公分。线管交叉无干扰,强弱电暗盒之间可紧靠,但不允许同盒。

         8、有吊顶的顶必须穿管,同时套用管件,且不能搁在吊顶上,一般离顶100-200MM。

         9、暗线敷设必须配管,空心楼板除外(空心楼板用护套线)。顶面铺暗管用黄腊管。电线穿管时强弱必须分开,且都穿管。

         10、隐蔽线管铺设为:线管到水泥沙浆外的厚度不得低于15MM。穿入线盒内的线管长度不得大于0.5MM,且套固定套。

         11、同一电路电线应铺设在同一管内,线径大小合适,且穿管根数应做到穿管线横截面积不大于PVC管横截面积的40%。

         12、导线进入线盒必须保证留有一定的长度,留有10~15厘米,音响留100厘米,穿软管以便进行开关。插座的安装维修。

         13、电线弯曲度不得大于90度,超过90度时用管件连接。

         14、接头牢固、可靠,绝缘性能良好(阻值大于0.5MΩ)。


         15、安装电源插座时,应左零右相(火),上方为地线。火线进开关,零线进灯头。

         16、开关插座固定位置必须符合要求,即开关离地1200-1300MM,插座离地300-450MM。如有特殊需求则按特殊情况处理(如壁挂式空调插座)。同一室内的电源、电话、电视等插座面板应在同一水平标高上,高差应小于5mm。

         17、室内面积在40平方米以上的,空调线应铺设4平方毫米BV铜芯线。家用电器插座应铺设2.5平方毫米BV铜芯线。照明线应铺设2.5平方毫米BV铜芯线为主线,1.5平方毫米BV铜芯线为分线。用专业摇表或小电器来测试插座是否通电,注意空调孔和空调插座是否和室外空调机位相匹配。空调及大功率电器应单独走线。

         18、插座还应用摇表来测试对地绝缘情况是否良好,是否有接地装置。所有线路必须设接地线和漏电保护设施。零地电压应小于1V;如果等于0,那么可能是将零地接在一起了。

         19、各电线接头必须符合建筑规范要求。管内不许接头,接线盒内线头留有余地,接头焊好、包好。在水电完工后,所有开关、插座的明露线头必须用绝缘胶布包好,以免发生触电危险。

         20、开关箱内开关应安装牢固,每个都要用力左右晃动检查,如果发现松动,应紧固或更换。否则日后使用中出现接触不良打火现象时,会造成更大危险。开关箱内的各分路开关应有明显的标示。如果没有或不明确,装修期间立即纠正。

         21、检查有线电视插座、宽带插座,插进去有无松动或插不进现象。检查弱电插座数目,尤其别忘了打开电话、电视的线路接口,用力拉一拉,看是否虚设。

         22、检查可视对讲、紧急呼叫按钮是否工作正常。

         23、检查入户门门铃:带2节5号电池测试门铃。是否不响或响了不停。

        24、保险插座护幼童。为防止幼童把手指头伸进插座孔中,距离地面30厘米高的插座都必须带保险装置。

         25、卫生间插座规矩多。卫生间内的电源插座应是防潮插座幷有防溅措施,卫生间的照明灯座必须是磁口安全灯座,洗手盆的上方不应有插座。

         26、煤气管(天然气管),必须走明管,不能封死,如需移管必须由燃气公司进行操作。

         27、电线管、热水管、煤气管相互间应保持一定距离,不得紧靠。

         28、施工垃圾要当天袋装并放于指定堆放点,水电工序完成后需清理现场。


    水路验收:
         1、打开龙头看否有水,水质如何,是否有截止阀生锈影响水质,否则要求更换。检查每一个水龙头,观察上下水管道有无渗、漏、堵现象。需要注意的是,尽可能让水流大一点、急一点,一来看看水压,二来试试排水速度。

         2、检查水表是否已安装,是否有水表空走、阀门关闭不严、阀门脱丝、连接件滴水等现象。发现水表空走说明水表已损坏或可能存在漏水点。

         3、看看在所有阀门关闭时,水表是否缓慢走动,检查上下水管道有无渗、漏。

         4、 管外径在25mm以下给水管的安装,管道在转角、水表、水龙头或角阀及管道终端的100mm处应设管卡,管卡安装必须牢固。

         5、所有接头、阀门与管道连接处应严密,不得有渗漏现象,管道有坡度。(测试方法:用纸巾在用水时抹拭所有接头、阀门与管道连接处,可以看出有无渗水)

         6、进水管全部用热水PPR管,下水管用PVC管。热熔连接PPR进水管可走地,丝口连接进水管必须走顶面。

         7、明水管出水口要做到上冷下热,左热右冷。装水管距离墙面应为1.5公分,间距15公分左右。

         8、室内隐蔽管道在封闭前,必须进行加压测试。经通水试压(0.8MP/8公斤试压,半小时压降不大于0.05MP/0.5公斤),所有管道、阀门、接头应无渗水、漏水现象。
